Дизель электростанция 500 кВт TTd 690TS

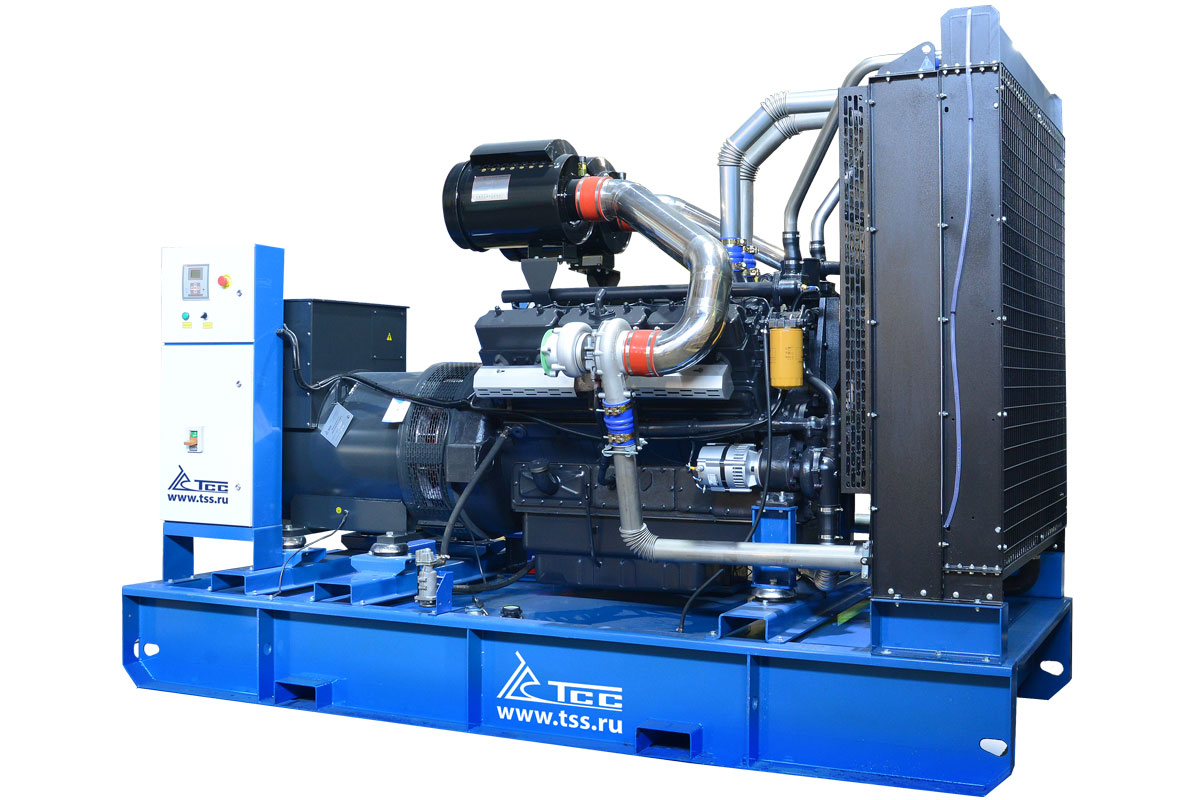

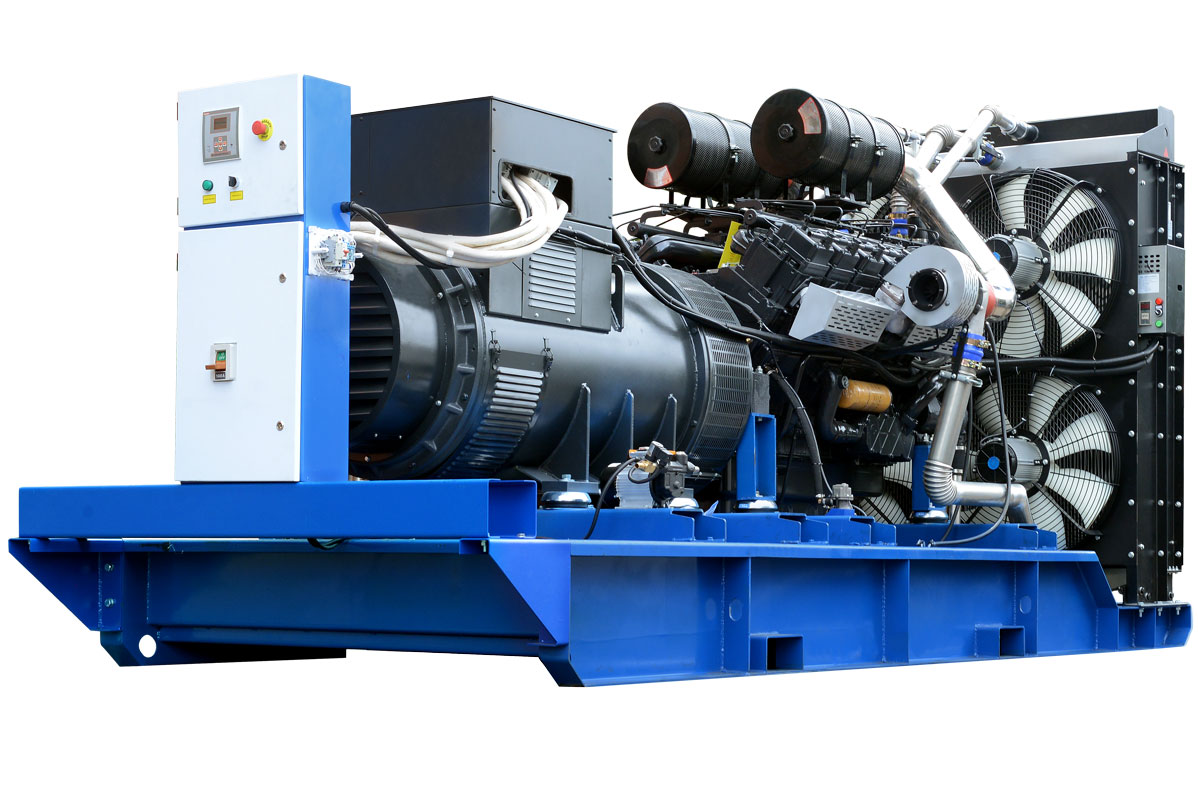

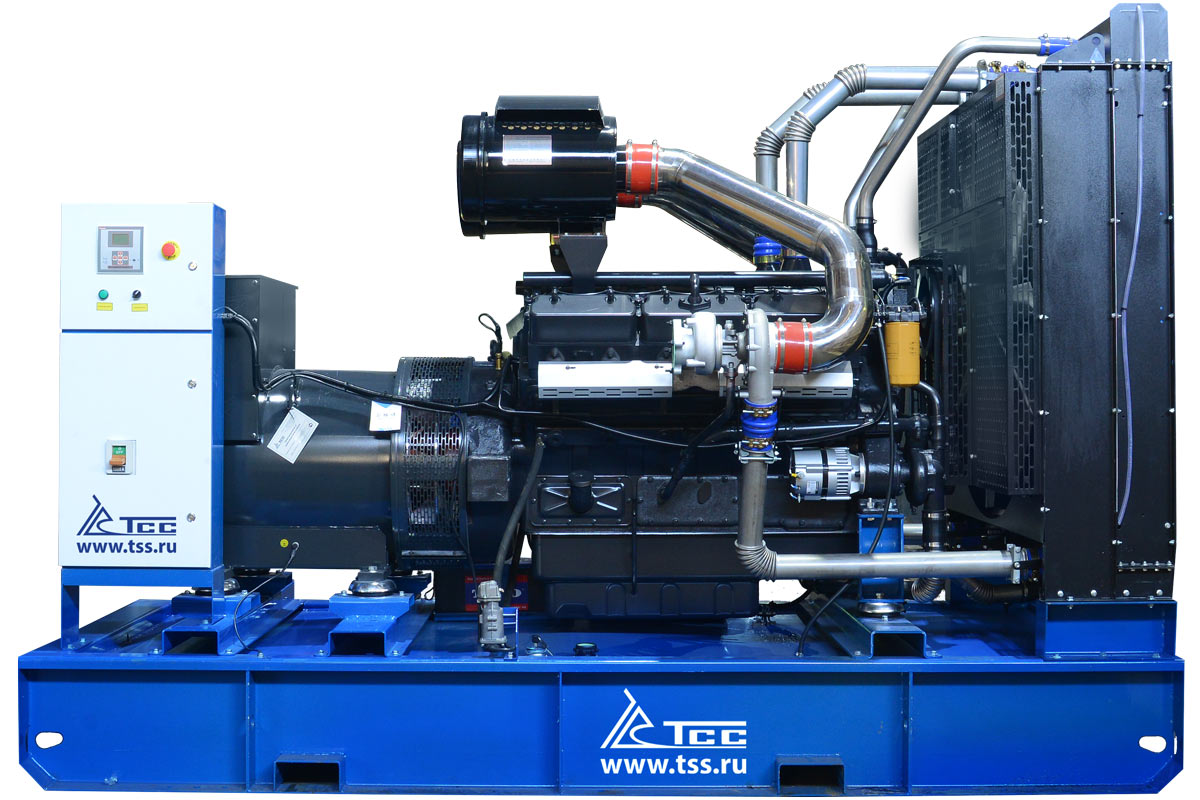

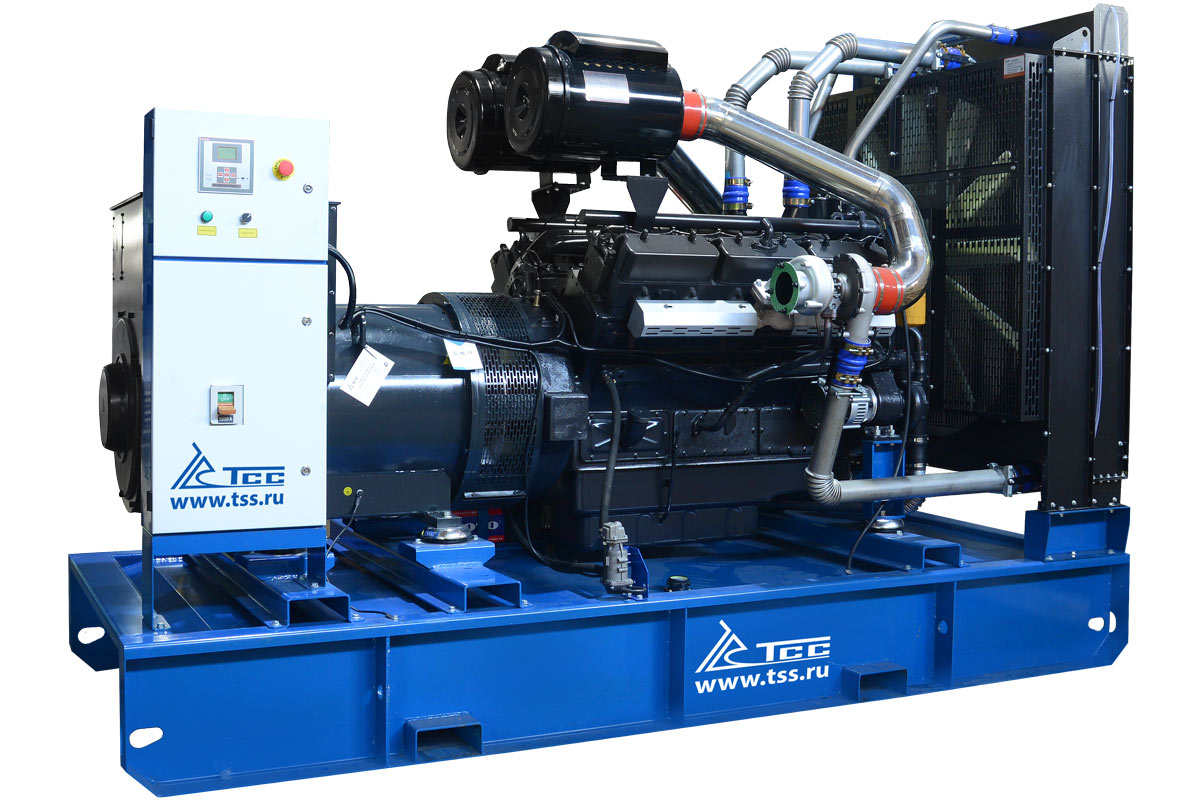

Дизельная электростанция 500 кВт ТСС АД-500С-Т400

  • Основная мощность:
  • Резервная мощность:
Двигатель:
Генератор:
Разработана в России и выпускается серийно на конвейере производственного комплекса группы компаний ТСС в подмосковной Ивантеевке. Электростанция предназначена для выработки трёхфазного электрического тока 400 В и применения в качестве источника резервного электроснабжения любых объектов соответствующей мощности.
Полное описание...

24 месяцев

Дизельная электростанция 500 кВт АД-500С-Т400 резервный серии TSS Standart разработана в России и выпускается серийно на конвейере производственного комплекса группы компаний ТСС в подмосковной Ивантеевке. Электростанция предназначена для выработки трёхфазного электрического тока 400 В и применения в качестве источника резервного электроснабжения любых объектов соответствующей мощности.

Досконально зная потребности своих заказчиков на территории России, Беларуси, Казахстана, Кыргызстана, Армении, Узбекистана, Азербайджана и других стран-соседей, инженеры центра разработки ГК ТСС воплощают в современных моделях ДЭС все, наиболее востребованные технологические решения, направленные на максимальное соответствие типовым задачам резервирования электроснабжения. Низкая цена на дизельные электростанции TSS Standart и продолжительные сроки официальной гарантии производителя делают их востребованными во множестве отраслей и во всех климатических поясах. Это типовая резервная ДЭС для множества объектов, в том числе:

    для заводов и фабрик;
    для аэропортов;
    для объектов транспортной инфраструктуры;
    идеально для строительных площадок;
    резервное электроснабжение оборудования нефтегазовых месторождений;
    проектная ДГУ для резервирования питания бизнес-центра, ТЦ или ТРЦ;
Резервные дизель-электростанции ТСС Стандарт нередко производятся по заказам государственных структур, таких как МВД, МЧС, Министерство Обороны РФ и других, что лишний раз подчёркивает высокое качество и надёжность этой линейки оборудования.



Ключевые особенности и преимущества резервных ДЭС ТСС Стандарт

Данная модель дизельной электростанции изначально спроектирована для максимально эффективной эксплуатации в режиме резервного источника энергоснабжения. Это важно, потому что ДГУ для резерва – самый востребованный и распространённый вариант эксплуатации данного оборудования. Особенности эксплуатации генераторной установки в резервном режиме заключаются в том, что большую часть срока службы станция не эксплуатируется, а лишь стоит на дежурстве. По накопленным отзывам реальных заказчиков данного оборудования, перебои в основных сетях электроснабжения случаются не чаще чем 2-3 раза в год, но по нормативам или по условиям проекта эксплуатации объекта, в электросистеме обязательно должен быть задействован дизель-генератор соответствующей мощности. Из этого следует, что наиболее важным преимуществом резервного дизельного генератора, после надёжности, является его низкая стоимость.


Варианты эксплуатации дизельных электростанций весьма серьёзно различаются по количеству моточасов, нарабатываемых за период эксплуатации, расходу топлива, способности работать с перегрузкой от номинальных значений мощности и по ряду других характеристик. Важнейшей отличительной чертой дизельных электростанций серии TSS Standart является то, что ещё на самом раннем этапе проектирования оптимизировались и рассчитывались под такой вариант эксплуатации как резервирование основных сетей электроснабжения.

Производственный комплекс группы компаний ТСС выпускает несколько серий дизель-генераторных установок, отличающихся по своим ключевым характеристикам и предназначающихся для эксплуатации в различных сегментах. Подобный подход позволил разграничить по сериям оптимальные варианты эксплуатации и станции TSS Standart – полностью готовое энергетическое решение задач резервного электроснабжения, чьи характеристики максимально соответствуют типовым потребностям большинства потребителей. Комплексный и системный подход к решению всего спектра задач резервного электрообеспечения в линейке ДЭС ТСС Стандарт нашёл отражение и в разнообразии вариантов исполнения, и в зависимости от мощности, модель может быть представлена в открытом исполнении, кожухном, контейнерном и передвижном исполнении.

Ключевые преимущества дизельных генераторов TSS Standart:

    низкая цена (это важный показатель для большинства заказчиков резервных ДЭС);
    оборудование сертифицировано для эксплуатации России и территории стран Евразийского Экономического Союза;
    недорогие и доступные по всей территории ЕАЭС запчасти и расходные материалы (фильтры, прокладки, ремни и др.);
    разветвлённая сеть авторизованных сервисных центров и доступная техническая поддержка производителя;
    моторесурс составляет 8000 часов до капитального ремонта;
    нтестирование под нагрузкой в условиях заводского испытательного комплекса, с занесением результатов в документацию;

Двигатель TSS Diesel TDH 562 12VTE испытанный, проверенный и безотказный источник мощности

Для резервной дизельной электростанции не требуется дорогой и сверхпроизводительный двигатель, показывающий выдающиеся результаты, ведь оборудование может включаться в работу всего один или два раза в год, нарабатывая пару десятков моточасов. Наиболее важна готовность к быстрому запуску, выходу на рабочий режим и способность быстро принять нагрузку, именно такими преимуществами обладает данная модель двигателя.

Промышленные дизельные двигатели TSS Diesel производятся в Китае, на передовых предприятиях машиностроительной отрасли, оснащённых роботизированными европейскими линиями сборки, в рамках ODM-контрактов с ГК ТСС. Низкая стоимость без ущерба качеству и надёжности обеспечивается массовостью производства и применением технологии проектирования дизелей предыдущих поколений, что в сумме позволяет выпускать модели, идеально отвечающих потребностям резервирования, применительно к генерации. Простота и надёжность, отработанные на нескольких этапах модернизации данных моделей, прочный блок цилиндров из литого чугуна и картриджные фильтры топливной, масляной и воздушных систем делают эксплуатацию, и обслуживание лёгкой.

ТНВД двигателей линейки TSS Diesel, топливные фильтры а также другие элементы топливной системы спроектированы специально для продолжительной работы с российским дизельным топливом. Масляная подсистема двигателя работает с использованием недорогих и распространённых в России моторных масел. Подробные технические характеристика данной модели двигателя приведены в соответствующей таблице на этой же странице.

Трёхфазный синхронный генератор TSS-SA-500 – стабильный ток 400 В 50 Гц для самых ответственных объектов

Второй по важности компонент установки, непосредственно отвечающий за выработку электрического тока с заданными параметрами, а также, что не менее важно, за стабильность этих параметров на всём протяжении срока эксплуатации резервной дизельной электростанции. Электрогенераторы TSS SA производятся в Китае, на предприятиях, отобранных в рамках исследований промышленного маркетинга, ведущихся специалистами группы компаний ТСС не первый год. Заказчики генераторных установок марки ТСС могут быть совершенно уверены в высоком качестве и надёжности синхронных генераторов этой серии, а также в том, что все заявленные характеристики будут полностью соответствовать рабочим на всём протяжении срока использования. Резервные дизельные электростанции TSS Standart с синхронными генераторами TSS SA находят себе применение на таких важных объектах как больницы и госпитали, птицефабрики, ЦОДы финансовых и телекоммуникационных компаний, на производствах непрерывного цикла и других, не менее важных. Промышленные альтернаторы TSS SA производятся по специальному заказу ГК ТСС, на современных роботизированных линиях с многоуровневым контролем качества. Все штатные модели генераторов этой линейки поставляются оборудованными в соответствии с классом защиты IP21 (IP23) и степенью изоляции H, что с запасом соответствует типовым требованиям, применяемым в данных условиях к оборудования такого назначения. Синхронный генератор TSS SA, в базовом варианте, оснащён системой возбуждения обмоток типа SHUNT, которая полностью отвечает всем наборам требований к альтернаторам резервных ДЭС.

Основные черты данной системы включают в себя следующее:

  • автоматический регулятор напряжения (AVR) подключен к силовым шинам синхронного генератора;
  • измерение напряжения производится на силовых шинах синхронного генератора;
  • AVR (auto voltage regulator) производит обеспечивает генерацию и регулирование тока возбуждения обмоток, ориентируясь на выходное напряжение альтернатора;

Применение проверенных и простых технических решений в составе альтернатора TSS SA позволяет снизить стоимость оборудования и обеспечить, на должном уровне, стабильность характеристик вырабатываемого электрического тока на всех штатных режимах его эксплуатации. Синхронный генератор, применяемый в данной модели дизельной электростанции, может без повреждений переносить перегрузки до 150% по выходному току в течении 30 секунд. Подробные технические данные и характеристики конкретной модели альтернатора TSS SA, используемого в этой дизельной электростанции приведены в удобной таблице на данной странице.

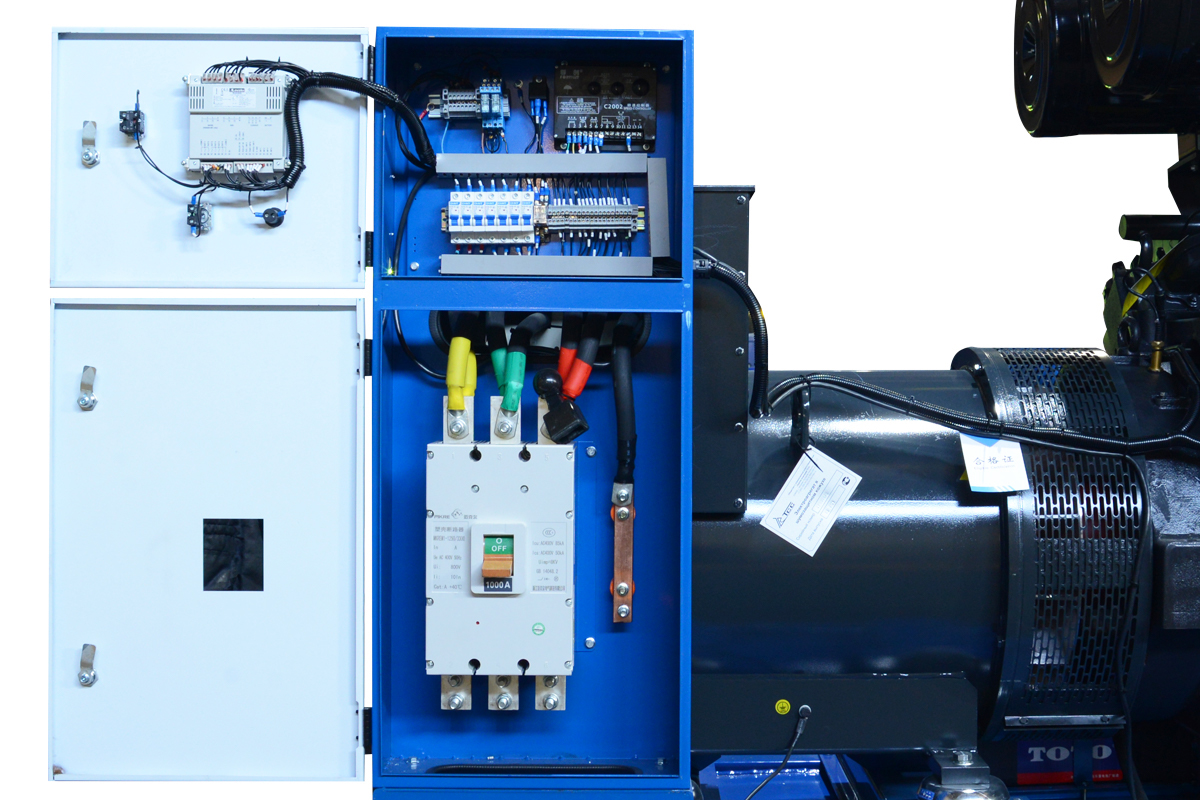

Панель управления дизельного генератора TSS Standart

Группа компаний ТСС является официальным партнёром Lovato Electric – итальянской компании, являющейся одним из признанных мировых лидеров в области разработки и производства контроллеров систем управления генераторных установок, элементов промышленной электроники, и электротехнического оборудования.

Контроллер настроен в заводских условиях для максимального использования потенциала дизельного двигателя и синхронного генератора, но имеет возможность программирования и после установки на объекте заказчика.

Все модели дизельных электростанций TSS Standart оснащаются в базовом варианте контроллерами Lovato RGK600, который максимально подходит для управления работой установки и всех её ключевых компонентов.









Панель управления ДГУ Lovato RGK600 полностью контролирует работу двигателя и генератора, и позволяет максимально эффективно использовать их потенциал. Интерфейс контроллера имеет несколько встроенных языков отображения, включая русский (с завода станция поставляется с включенным русским языком).

Рабочий функционал контроллера может быть значительно расширен за счёт подключения модулей расширения, что позволяет реализовать такой функционал как дистанционный мониторинг и дистанционное управление, а также, ряд других функций.


КОМПЛЕКТ ПОСТАВКИ

Дизель-генераторные установки ТСС поставляются полностью укомплектованными, заправленными техническими жидкостями в необходимом объеме и готовыми к эксплуатации. Двигатель, радиатор охлаждения, генератор установлены на прочной жесткой стальной раме с интегрированным в нее топливным баком. Все дизель-генераторные установки проходят проверочные испытания в течении не менее 2-х часов наработки.




Гарантийные обязательства производителя ГК ТСС по моделям ДЭС ТСС Стандарт

  • ВАЖНО - актуальная информация о сроках гарантийных обязательств на конкретную модель дизельной электростанции TSS Standart и её отдельные компоненты указывается в прилагаемом гарантийном талоне! На страницах сайта приводится только ознакомительная информация о сроках гарантии.
  • На основные узлы и агрегаты дизель-генераторных установок серии TSS Standart установлен гарантийный срок эксплуатации сроком 2 года с даты поставки, либо наработка 1000 моточасов, в зависимости от того, какое событие наступит раньше.
  • Срок гарантии на топливные форсунки, турбонагнетатель, ТНВД (топливные насосы высокого давления), ТННД (топливные насосы низкого давления), стартеры, водяные насосы, радиатор системы охлаждения, воздухо-воздушный интеркулер, регуляторы напряжения, топливный бак составляет 12 месяцев с даты выдачи гарантийного талона либо наработка в количестве 1000 моточасов, в зависимости от того, что наступит раньше.
  • Срок гарантии на датчики температуры, давления, оборотов, устройства останова двигателя, зарядный генератор, реле зарядного генератора, реле стартеров, промежуточные реле составляет 6 месяцев с даты выдачи гарантийного талона либо наработка в количестве 500 моточасов, в зависимости от того, что наступит раньше.
  • Срок гарантии на прокладки, уплотнения, сальники, аккумуляторные батареи, подогреватели охлаждающей жидкости, масла, впускного коллектора, патрубки системы охлаждения и подогрева, топливопроводы низкого давления, зарядные устройства, приводные ремни навесных агрегатов, замки кожухов, капотов, шкафов АВР и шкафов управления, термостаты, виброопоры силовой установки и радиатора охлаждения составляет 6 месяцев с даты выдачи гарантийного талона, либо наработка в количестве 250 моточасов, в зависимости от того, что наступит раньше.
  • Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TTd.

Запчасти и расходные материалы для резервной ДЭС TSS Standart

Группа компаний ТСС поддерживает наличие запчастей и расходных материалов для дизельных электростанций не только в период их серийного производства, но и долге годы спустя, ведь резервная дизельная электростанция может эксплуатироваться весьма продолжительное время без серьёзного износа, в силу особенностей подобного режима эксплуатации. Независимо от региона, обширная сеть авторизованных сервисных центров и официальных дилеров обеспечит оперативную поставку необходимых фильтров, прокладок, запчастей и узлов для проведения технического обслуживания или ремонта.

Важная информация от производителя о возможных изменениях конструкции

Обращаем Ваше внимание! Центр разработок ГК ТСС проводит работы по совершенствованию конструкций дизельных электростанций TSS Standart, добиваясь улучшения их характеристик и снижения стоимости. По этой причине, ГК ТСС оставляет за собой право вносить изменения в конструкцию дизельных электростанций, как незначительные, так и ведущие к изменению её массогабаритных характеристик. Самые точные и актуальные данные по данной конкретной модели ДЭС марки ТСС приводятся в сопроводительной документации и могут отличаться от представленных на данном сайте. Настоятельно рекомендуем связаться с менеджером ближайшего офиса ГК ТСС для получения актуальных сведений и характеристиках дизельных электростанций.

Купить Дизельная электростанция 500 кВт ТСС АД-500С-Т400 в Симферополе по цене производителя

Большой склад оборудования ТСС Крым в Симферополе, позволяет оперативно отгружать заказы в любые населённые пункты полуострова. Купить оборудование из наличия на складе в Крыму и по низкой цене можно только у нас, а для этого нужно оформить заявку на сайте или связаться со специалистами нашего отдела продаж.



Расшифровка кодового обозначения модели


ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС - - -
агрегат
передвижное исполнение
приводной дизельный двигатель
газовый двигатель
А
Э
Д
Г
номинальная мощность  кВт
стационарное исполнение
лыжи
шасси
ХХХ
С
Л
без буквы
трехфазная нагрузка (вариант : без буквы – однофазная нагрузка)
Т
напряжение сети
230 / 400 / 6300 / 10500
степень автоматизации 1 / 2 / 3
радиаторный способ охлаждения
Р
воздушное охлаждение
без буквы
шумозащитный кожух К
кожух (погодозащитный) П
контейнер Н
модификация
М ХХ
подогреватель жидкостной дизельный
ПЖД


Общие характеристики

Гарантия, срок (мес) 24
Мощность номинальная, кВт 500
Мощность номинальная, кВА 625
Напряжение (В) 400/230
Высота рамы (мм) 295
Напряжение бортового электрооборудования, (В) 24
Габаритные размеры (Д;Ш;В; мм) 3700x1610x2257
Номинальный ток (А) 902
Объём топливного бака (л) 1000
Объём системы охлаждения (л) 103
Габариты радиатора (раст. от пола, В, Ш, мм) 470; 1456*625*1758
Система аварийной остановки да
Автономная работа на 75% нагрузки без дозаправ (ч) 6.8
Мощность максимальная, кВт 550
Мощность максимальная, кВА 688
Отключатель АКБ да
Расход топлива при 50% мощности л/ч 75
Расход топлива при 100% мощности л/ч 145
Количество фаз 3
Комплектация глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Датчик уровня топлива да
Частота, Гц 50
Глушитель промышленный
Коэффициент мощности 0.8
Исполнение Открытое
Производитель двигателя TSS Diesel
Расход топлива при 75% мощности л/ч 111
Установленный аккумулятор Ah/V 2*120/24
Серия TSS Standart
Масса, кг 4100
Степень автоматизации 1 (ручной запуск)

Двигатель Двигатели TSS Diesel TDH

Модель TSS Diesel TDH 562 12VTE
Мощность номинальная, кВт 562
Тип воздушного фильтра фильтроэлемент
Ёмкость масляной системы (л) 50
Габаритные размеры (Д;Ш;В; мм) 1860x1610x1620
Регулятор оборотов электронный
Степень сжатия в цилиндрах 15,5:1
Ход поршня (мм) 165
Диаметр цилиндра (мм) 140
Частота вращения коленвала (об/мин) 1500
Рабочий объём двигателя (л) 31
Система впуска воздуха с турбонаддувом и интеркулером
Система охлаждения жидкостная
Расположение цилиндров V-образное
Тактность двигателя 4
Мощность максимальная, кВт 618
Количество цилиндров 12
SAE (маховик / картер маховика) SAE1/2#14''
Масса, кг 1800

Генератор Генераторы TSS SA

Модель TSS-SA-500

Контроллер Контроллеры управления дизель-генераторами Lovato

Модель Контроллер Lovato RGK600

Система управления и автозапуск

Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.


ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ


*Примечание: - В некоторых случаях, по желанию заказчика, элементы системы автозапуска могут быть размешены в шкафе управления генераторной установки – при изготовлении генераторных установок с автоматизацией по 2-ой степени (ГОСТ 50783-95).
Если генераторная установка уже имеется в наличии, то лучшим решением, для обеспечения функций автозапуска является приобретение внешнего блока АВР.
Возможна комплектация системами автозапуска подержанных дизель-генераторов различных производителей.
Для установки системы автозапуска, генераторная установка должна быть оборудована электростартером, установки с ручным стартером не подходят для интеграции с АВР и автозапуском.


Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.


Основные функции:
• управление и контроль работы двигателя генераторной установки;
• контроль параметров генератора;
• контроль за состоянием внешней электрической нагрузки;
• согласование параметров внешней нагрузки и работы дизель-генераторной установки;
• аварийная защита и сигнализация;

Шкаф управления дизель-генераторных установок серии Славянка

1) Контроллер системы управления - Smartgen;**
2) Кнопка аварийного останова генераторной установки;
3) Автомат защиты генератора;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.









Шкаф управления дизель-генераторных установок серии Стандарт

1) Контроллер системы управления - Smartgen;**
2) Переключатель питания контроллера;
3) Кнопка аварийного останова генераторной установки;
4) Замок лицевой панели шкафа управления;
5) Автомат защиты генератора;
6) Звуковой сигнализатор;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.



Шкаф управления дизель-генераторных установок серии Проф

1) Контроллер системы управления - Smartgen;**
2) Светосигнальный индикатор - без нагрузки;
3) Светосигнальный индикатор - под нагрузкой;
4) Кнопка аварийного останова генераторной установки;
5) Ключ для включения питания контроллера;
6) Кнопка аварийного останова;
7) Выводы для подключения кабеля;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.


Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK600

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.


Описание:

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.

Схема эле ...


**Примечание: - По желанию контролер может быть заменен на другую модель, более соответствующую требованиям заказчика.


ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)

Автоматический ввод резерва (АВР) применяют для генераторных установок, которые используются в качестве резервного источника электрической энергии.


Основной функцией АВР является коммутация источников электроэнергии с потребителями энергии.

АВР имеет минимум два ввода:
1 ввод (основной) – ввод от основного источника электроэнергии,
2 ввод (резервный) – ввод от резервного источника электроэнергии.
Вводы взаимно блокируют друг друга – один из них замкнут, другой разомкнут. В нормальном положении основной ввод замкнут и от постоянного источника (как правило это линии электропередачи) происходит снабжение потребителей. В случае попадания электропитания (или выхода качества электроэнергии за рамки установленных значений) система автоматики производит запуск генераторной установки. После выхода установки на рабочий режим, АВР производит коммутацию потребителя электроэнергии на резервный источник – генераторную установку. При появлении электроэнергии надлежащего качества на основном вводе, АВР (после установленной временной задержки) производит обратную коммутацию потребителя электроэнергии на основной источник энергии. Система автоматики производит выключение генераторной установки.

Все элементы АВР размещается в металлическом корпусе.
АВР является отдельным, самостоятельным устройством, не являющимся составной частью генераторной установки. Если генераторная установка изначально не имела АВР, дооборудование установки можно произвести в любое время.
Открытое исполнение Открытое исполнение Дизель-генераторы ТСС в открытом исполнении предназначены для установки в технические помещения, оборудованные такими периферийными...
Подробнее
Кожух Погодозащитный кожух Кожух (погодозащитный) является упрощенной конструкцией шумозащитного кожуха, в которой отсутствуют некоторые решения, направленные исключительно.
Подробнее
Шумозащитный кожух Шумозащитный кожух
Шумозащитный кожух позволяет расширить диапазон возможного использования дизель-генераторной установки в городских условиях или на открытом пространстве.
Подробнее
Контейнер Контейнер
Конструкция блок-контейнеров позволяет интегрировать широкий перечень доп. оборудования для обеспечения длительной автономной работы ДГУ, в условиях отрицательных температур.
Подробнее
Контейнер УБК Контейнеры УБК
Самый прочный и антивандальный вариант исполнения дизель-генераторных установок. Производится на базе доработанного грузового (морского) контейнера, в соответствии с ГОСТ 20259.
Подробнее
Передвижное исполнение Передвижное исполнение
Транспортное исполнение дизель-генераторных установок подразумевает размещение кожухных или контейнерных моделей на автомобильные прицепы различных модификаций.
Подробнее

Генераторы TSS SA / Модель TSS-SA-500

Бесщёточный, синхронный, трёхфазный электрогенератор TSS SA, для дизель-генераторных установок. Производится по технологии Stamford и предназначен для выработки электрического тока напряжением 400 В и частотой 50 Гц, со стабильно высокими характеристиками.


Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK600

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.
